丹麥KC-Denmark公司——多通道沉降物捕集器
sediment trap
28.150-雙通道沉降物捕集器 28.200-四通道沉降物捕集器
丹麥KC-Denmark公司多通道沉降物捕集器用于對相對垂直顆粒流較大的湖泊、大陸架和水棲環境的沉降物的自動采集。KC多通道沉降物捕集器陣列的結構可以確保它在工作時處于垂直狀態。轉向翼(選配)可以使得多通道沉降物捕集器陣列跟水流方向處于正確的角度。整套多通道沉降物捕集系統是可以隨意配置的。所有的部件都可以拆卸。根據需要，主框架上面可安裝1，2，3或4個多通道沉降物捕集管。
多通道沉降物捕集器由可拆卸的圓柱形捕集管(底部帶配重鉛塊)組成。帶萬向接頭的固定器和轉向翼由AISI 316不銹鋼制成。透明亞克力捕集管(?80/?74mm)或通明聚碳酸酯管(?110/?104mm)，縱橫比為6。標準配置：配備1，2或4根?80/?74mm或?110/?104mm的捕集管
其他尺寸的捕集管也可以根據客戶要求訂做。
|
|
|

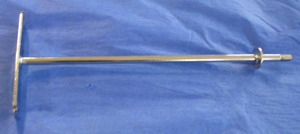

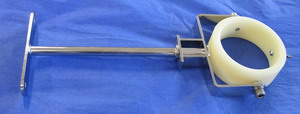

28.104-萬向接頭臂和捕集管固定環 |

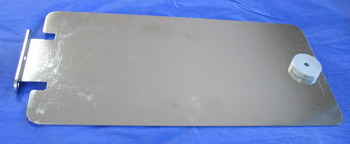

| 28.105-轉向翼 |
沉降物捕集器訂購信息：
?80/?72mm(透明亞克力管) | 外徑/內徑 | 長度 | 重量 | 貨號 |
多通道沉降物捕集器，1根捕集管，包括轉向翼，采樣量1.9L | ?80/?72mm | 450mm | 4.50kg | 28.050 |
多通道沉降物捕集器，2根捕集管，不包括轉向翼和平衡臂，采樣量3.8L | ?80/?72mm | 450mm | 4.80kg | 28.075 |
多通道沉降物捕集器，2根捕集管，包括轉向翼和平衡臂，采樣量3.8L | ?80/?72mm | 450mm | 6.60kg | 28.100 |
多通道沉降物捕集器，3根捕集管，包括轉向翼，采樣量5.7L | ?80/?72mm | 450mm | 8.60kg | 28.150 |
多通道沉降物捕集器，4根捕集管采樣量7.6L | ?80/?72mm | 450mm | 8.80kg | 28.200 |
沉降物捕集器的附件 | ||||
捕集管，底部帶配重鉛塊 | ?80/?72mm | 450mm | 1.50kg | 28.101 |
鋅陽極 | ?50x10mm | 28.102 | ||
主框架 | 0.75kg | 28.103 | ||
萬向接頭臂和捕集管固定環 | 0.60kg | 28.104 | ||
轉向翼，用于28.075，28.100和28.150，包括鋅陽極(28.102) | 1.90kg | 28.105 | ||
小型轉向翼，用于28.100，包括鋅陽極(28.102) | 1.10kg | 28.105 A | ||
多通道沉降物捕集器固定器 | 28.106 | |||
平衡臂，只用于28.100 | 28.107 | |||
蝶型螺母，用于固定捕集管 | 28.108 | |||
螺絲，M6x12 AISI 316不銹鋼，5個 | 28.109 | |||
?110/?104mm(透明聚碳酸酯管) | 外徑/內徑 | 長度 | 重量 | 貨號 |
多通道沉降物捕集器，1根捕集管，包括轉向翼，采樣量8.5L | ?110/?104mm | 1000mm | 6.70kg | 28.290 |
多通道沉降物捕集器，2根捕集管，不包括轉向翼和平衡臂，采樣量17L | ?110/?104mm | 1000mm | 8.70kg | 28.295 |
多通道沉降物捕集器，2根捕集管，包括轉向翼和平衡臂，采樣量17L | ?110/?104mm | 1000mm | 11.00kg | 28.300 |
多通道沉降物捕集器，3根捕集管，包括轉向翼和鋅陽極(28.102)，采樣量25.5L | ?110/?104mm | 1000mm | 13.70kg | 28.350 |
多通道沉降物捕集器，4根捕集管，采樣量34L | ?110/?104mm | 1000mm | 15.70kg | 28.400 |
沉降物捕集器的附件 | ||||
捕集管，底部帶配重鉛塊 | ?110/?104mm | 1000mm | 2.10kg | 28.301 |
鋅陽極 | ?50x10mm | 28.102 | ||
主框架 | 1.65kg | 28.303 | ||
萬向接頭臂和捕集管固定環 | 1.40kg | 28.304 | ||
轉向翼，大型 | 1.50kg | 28.305 | ||
多通道沉降物捕集器固定器 | 28.306 | |||
平衡臂，AISI 316不銹鋼 | 28.307 | |||
蝶型螺母，用于固定捕集管 | 28.108 | |||
螺絲，M6x12 AISI 316不銹鋼，5個 | 28.109 |
禁止用酒精清洗亞克力組件！

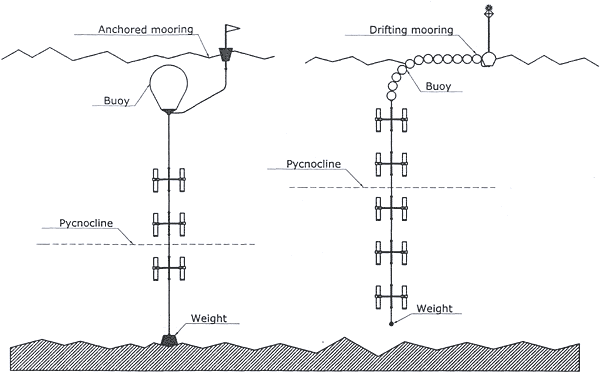

丹麥KC-Denmark公司多通道沉降物捕集器工作示意圖
